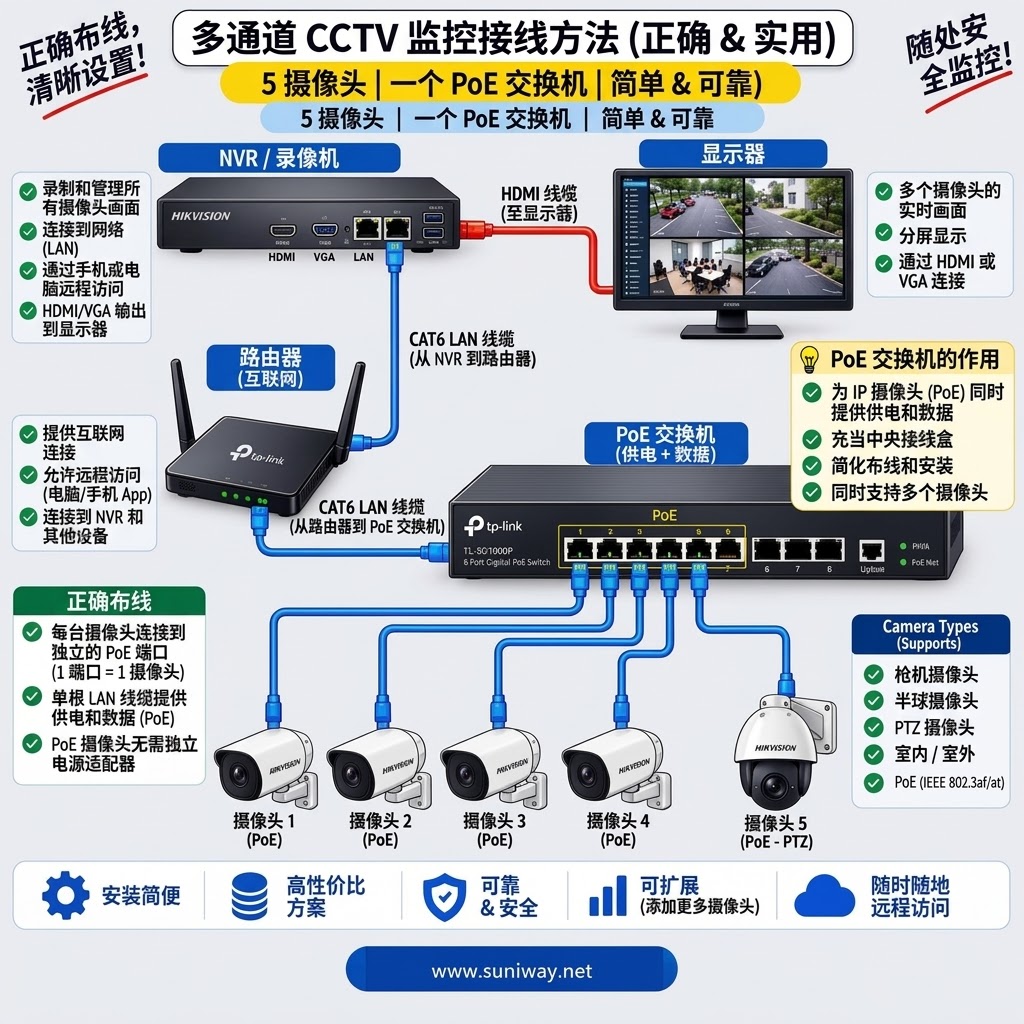

当您使用 PoE 交换机作为中心连接点时，设置多个 IP 摄像头会变得容易得多。该图示展示了 5 台 PoE 摄像头、一台 NVR（网络视频录像机）、一台路由器和一台显示器的实用配置。

该配置的工作原理：

5 台 IP 摄像头 ➔ PoE 交换机每台摄像头都使用一根 CAT6 网线连接到专用的 PoE 端口，同时传输电源和数据。

PoE 交换机 ➔ 路由器交换机连接到路由器，提供网络连接并实现远程访问。

PoE 交换机 ➔ NVRNVR 通过网络接收并录制摄像头的视频流。

NVR ➔ 显示器通过 HDMI 连接将实时摄像头画面和录制的录像发送到显示器。

为什么要使用 PoE？

• 一根网线同时提供电源 + 数据
• 每台摄像头不需要独立的电源适配器
• 安装更整洁、更容易
• 摄像头的集中连接
• 易于通过添加摄像头进行扩展
• 支持枪机、半球和 PTZ（云台）摄像头
• 简化故障排除和维护



重要的布线规则：

在此示例中，1 个 PoE 端口 ➔ 1 台 PoE 摄像头。对于 5 台摄像头的部署，请确保 PoE 交换机具有足够的 PoE 端口，并且能够为所有连接的摄像头提供充足的 PoE 功率预算，特别是在使用 PTZ 摄像头时。

然后可以通过网络启用远程监控，允许经授权的用户从电脑或移动设备访问监控系统。

设置简单。监控可靠。基础设施可扩展。

多通道 CCTV 监控——正确且实用的 PoE 接线方案

对于闭路电视（CCTV）部署，您更倾向于“PoE 交换机 + NVR”架构，还是带有内置 PoE 端口的 NVR？
